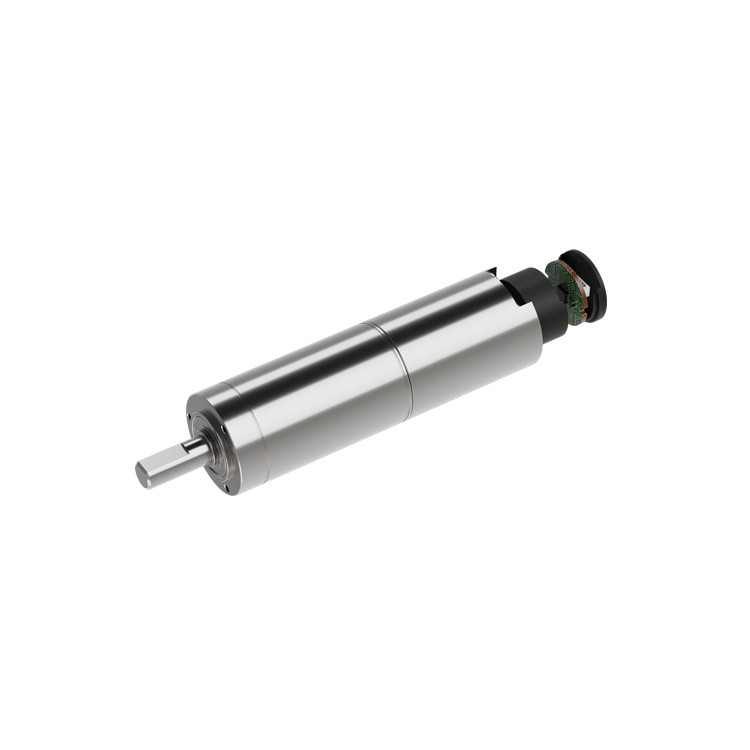

Hoge koppel planetaire versnellingsbak Dc borstelloze versnellingsmotor 12V 24V 22mm voor Venetiaanse blinds
Productdetails:
Plaats van herkomst: | China |
Merknaam: | Zhaowei |
Certificering: | ROHS/ISO9001/ISO14001/SGS/TS16949 |
Modelnummer: | ZWSMD022022 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 5 stuks |
---|---|
Prijs: | Onderhandelbaar |
Verpakking Details: | ingepakt in nylon ten eerste, kartonneer dan, en dan versterkt met houten geval voor buitenverpakkin |
Levertijd: | 15 werkdagen na betaling |
Betalingscondities: | T/T, Western Union |
Levering vermogen: | 600,000pcs per maand |
Gedetailleerde informatie |
|||
Nominale spanning: | 12V 24V of aangepast | Diamater: | 22 mm of op maat |
---|---|---|---|
Nominale snelheid: | 5 tot 419 t/min | Nominale stroom: | 295 tot 330 mA |
Gecorrigeerd koppel: | 215 tot 5000 gf.cm | Geen laadsnelheid: | 6 tot 472 t/min |
Verminderingsgraad van de transmissie: | 16 tot en met 1296 | Snelheidsfase: | 1 tot 4 |
Markeren: | Planetaire versnellingsbak Dc borstelloze versnellingsmotor,High Torque Dc borstelloze versnellingsmotor,Dc borstelloze versnellingsmotor 22 mm |
Productomschrijving
Custom 22mm 12V 24V stille automatische raam gordijn buisvormige versnellingsmotor voor Venetian blinds
ZWSMD022022 22 mm versnellingsbakgegevens | ||||||
Versnellingsbaknummer | 1 | 2 | 3 | 4 | 5 | |
Continu uitgangsmoment (MAX) | 1 | 2.9 | 4.3 | 5.5 | 5.5 | Nm |
Instant mobilisatie koppel (MAX) | 1.25 | 3.6 | 5.3 | 6.5 | 6.5 | Nm |
Verlagingsgraad | 3.71 | 9.7,14 | 43,66 | 94,112,134,159,190,246 | 415,592,989,1526 | / |
Buitendeurs | 22 mm | mm | ||||
lengte van de versnellingsbak | 24.3 | 32.8 | 40.4 | 46.5 | 52.6 | mm |
Maximale efficiëntie | 96 | 92 | 90 | 87 | 83 | % |
Aanbevolen temperatuurbereik | -30~+100 | -30~+100 | -30~+100 | -30~+100 | -30~+100 | °C |
Gewicht van de versnellingsbak | 53 | 65 | 76 | 88 | 102 | G |
Maximaal overbrengingsvermogen | 66 | 36 | 20 | 11 | 6 | W |
Gemiddelde luchtbelasting met lege terugkeer | 82.5 | 45 | 25 | 14 | 7 | W |
Gemiddelde luchtbelasting met lege terugkeer | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ° |
Maximale axiale belasting | 80 | 80 | 80 | 80 | 80 | N |
Maximale radiële belasting | 100 | 145 | 150 | 150 | 150 | N |
Uitgangslagers | Perlenlagers | |||||
Axial gap | 0 tot 0.1 | mm | ||||
* Opmerking: De bovenstaande gegevens omvatten niet de motor, de totale verkoop van de overledene en de motor, de specifieke parameters kunnen worden aangepast aan de eisen van de klant. |
ZWSMD2202222 mm hoogwaardige borstelloze versnellingsbakmotor
Productvoordelen:
1-Versie die machineverwerking kan verzorgen
2-Gebruik hoogwaardig materiaal
3- Een verbeterde versie leveren die kan werken in het temperatuurverschillenbereik en bijzondere omgevingsomstandigheden
4- kan worden verbeterd volgens de eisen van de klant
ZWSMD022022Motorische gegevens | ![]() |
|
Productmodel | ZWSMD022022 | |
Omgevingstemperatuur | -40...+100 °C | |
Maximaal overbrengingsvermogen | 30 W | |
Maximaal continu koppel | 3.7nm | |
Maximale continue invoer snelheid | 4000 RMPM | |
Uitgangsterminalenlagers | Rolperenlagers |
model | Nominale spanning (V) | Gegevens over luchtbelasting | Beladingsgegevens |
Totale lengte (mm) |
Nominaal koppel van de versnellingsbak (NM) |
(NM) |
Verlagingsgraad |
(mm) |
|||
Luchtsnelheid (rpm) |
Stroom zonder belasting (mA max) |
Laadsnelheid (rpm) |
Laadstroom (A Max) |
Torsen (gf.cm) |
|||||||
ZWSMD022022-3.71 | 24 | 1914 | 150 | 1482 | 1 | 552 | 56.3 | 1 | 1.25 | 3.71 | 24.3 |
ZWSMD022022-9.7 | 24 | 732 | 200 | 567 | 1.2 | 1383 | 64.8 | 2.9 | 3.6 | 9.7 | 32.8 |
ZWSMD022022-14 | 24 | 507 | 200 | 393 | 1.2 | 1996 | 64.8 | 2.9 | 3.6 | 14 | 32.8 |
ZWSMD022022-43 | 24 | 165 | 250 | 128 | 1.5 | 5999 | 72.4 | 4.3 | 5.3 | 43 | 40.4 |
ZWSMD022022-66 | 24 | 108 | 250 | 83 | 1.5 | 9207 | 72.4 | 4.3 | 5.3 | 66 | 40.4 |
ZWSMD022022-94 | 24 | 76 | 300 | 59 | 1.8 | 12676 | 78.5 | 5.5 | 6.5 | 94 | 46.5 |
ZWSMD022022-112 | 24 | 63 | 300 | 49 | 1.8 | 15103 | 78.5 | 5.5 | 6.5 | 112 | 46.5 |
ZWSMD022022-134 | 24 | 53 | 300 | 41 | 1.8 | 18070 | 78.5 | 5.5 | 6.5 | 134 | 46.5 |
ZWSMD022022-159 | 24 | 45 | 300 | 35 | 1.8 | 21441 | 78.5 | 5.5 | 6.5 | 159 | 46.5 |
ZWSMD022022-190 | 24 | 37 | 300 | 29 | 1.8 | 25622 | 78.5 | 5.5 | 6.5 | 190 | 46.5 |
ZWSMD022022-246 | 24 | 29 | 300 | 22 | 1.8 | 33173 | 78.5 | 5.5 | 6.5 | 246 | 46.5 |
ZWSMD022022-415 | 24 | 17 | 350 | 13 | 2.2 | 53390 | 84.6 | 5.5 | 6.5 | 415 | 52.6 |
ZWSMD022022-592 | 24 | 12 | 350 | 9 | 2.2 | 76161 | 84.6 | 5.5 | 6.5 | 592 | 52.6 |
ZWSMD022022-989 | 24 | 7 | 350 | 6 | 2.2 | 127235 | 84.6 | 5.5 | 6.5 | 989 | 52.6 |
ZWSMD022022-1526 | 24 | 5 | 350 | 4 | 2.2 | 196320 | 84.6 | 5.5 | 6.5 | 1526 | 52.6 |
#ZHAOWEI stuwt systeem om de innovatie markt te bedienen We kunnen zorgenHigh-performance versnellingsbakmotor 6mm, 8mm, 10mm, 12mm, 16mm, 19mm, 22mm, 26mm, 32mm, 38mm, 42mm |
Toepassing:
Slimme draagbare apparaten | horloge,VR,AR,XR enz. |
Huishoudelijke aanvraag | keukenapparatuur, naaimachines, maïspopper, stofzuiger, tuingereedschap, sanitaire artikelen, ruiten voor ramen, intelligente kast, vegerrobot, elektrische stoel, staande bureau, elektrische bank, tv,computer, loopband, spionagel, kookkap, elektrische lade, elektrisch muggenvet, slimme kast, slimme kast, automatische zeep dispenser, UV babyfles sterilisator, opheffend kookgerei,vaatwasser, wasmachine, voedselbrekingsmachine, droger, airconditioning, vuilnisbak, koffiemachine, wisk, slim slot, broodmachine, ruimerrobot enz. |
communicatieapparatuur | 5G basisstation, videoconferentie, mobiele telefoon, enz. |
Bureauautomatische apparatuur | Scanners, printers, multifunctionele machines, kopieermachines, faxmachines (fax-papierknipper), computerperifere apparatuur, bankmachines, schermen, hefstukken, displays, notebooks, enz. |
Automobilische producten | conditionering damping actuator, auto dvd, deur slot actuator, intrekbare achteruitkijkspiegel, meters, optische as besturingsapparaat, koplicht lichtbalk niveau regelaar, auto waterpomp, auto antenne, lumbale steun,EPB, auto achtersteur elektrische putter, HUD, head-up display, voertuig zonnedak, EPS, AGS, auto venster, hoofdsteun, E-booster, autostoeltje, voertuig oplaadstation en enz. |
Speelgoed en modellen | radiocontrolemodel, automatische cruise control, ride-on-speelgoed, educatieve robot, programmeringsrobot, medische robot, automatische voeder, intelligente bouwstenen, begeleidende robot, enz. |
Medische apparatuur | bloeddrukmeter, ademhalingsapparaat, medische reinigingspomp, medisch bed, bloeddrukmeters, medische ventilator, chirurgische staplers, infusiepomp, tandheelkundig instrument, zelfstollingsknipper,wondreinigingspomp voor orthopedische chirurgieEen elektronische sigaret, een wenkbrauwenpotlood, een fascia pistool. , chirurgische robot, laboratoriumautomatisering, enz. |
Industriële sector | Stroomregelkleppen, seismische testen, automatische hervergrendeling, landbouwvliegtuigen zonder bemanning, automatische voedingsinstallatie, intelligente expresskast, enz. |
Elektrische gereedschappen | Elektrische boor, schroevendraaier, tuintool, enz. |
Precision instrumenten | Optische instrumenten, automatische verkoopmachines, draadverwijderingsmachines, enz. |
Persoonlijke zorg | tandenborstel, scheerapparaat, elektrisch scheerapparaat, massager, vibrator, haardroger, masseringsmachine, schaarhaarmachine, voetschroefmachine, antibijziend pen, gezichtsschoonheidsapparatuur, haarkruller,met een vermogen van niet meer dan 10 kgPower Perfect Pore, Puff machine, wenkbrauwen pincet, enzovoort. |
Consumentenelektronica | camera, mobiele telefoon, digitale camera, automatisch intrekapparaat, camcorder, kinescope dvd, koptelefoon stereo, cassette tape recorder, bluetooth oordopjes oplaadkas, draaitafel, tablet,UAV (vliegtuig zonder piloot)Bewakingscamera, PTZ-camera, draaiende slimme luidspreker, enz. |
robots | Onderwijsrobot, programmeringsrobot, medische robot, begeleidingsrobot, enz. |
- ODM & OEM
- Ontwerp en ontwikkeling van versnellingsbakken
- Gerelateerde technologische ondersteuning
1) Verpakkingsgegevens
in nylon verpakt, daarna in karton en vervolgens versterkt met een houten behuizing voor de buitenverpakking.
Of volgens de eisen van de klant.
2) Verzendgegevens
de monsters worden binnen tien dagen verzonden;
de tijd voor de bestelling van de partij, afhankelijk van de werkelijke situatie.
Shenzhen ZHAOWEI Machinery & Electronics Co., Ltd.We bieden de totale aandrijflits voor klanten van ontwerp, gereedschapsfabricage, componentenfabricage en assemblage.
1) Concurrerend voordeel
- Jarenlange ervaring in de productie van miniatuur motorversnellingsbakken
- Wij bieden technische ondersteuning van R & D, prototype, testen, assemblage en seriële productie, ODM & OEM
- Concurrerende prijs
- Productprestaties: laag geluid, hoge efficiëntie, lange levensduur
- Vinnige levering: 15 werkdagen na betaling
- Kleine bestellingen aanvaard
2) Hoofdproducten
-
Verminderingsversnellingsbak met precisie en de diameter ervan:3.4mm-38mm, spanning:1.5-24V,vermogen: 0.01-40W,uitgangsomloop:5-2000rpm en uitgangsmoment:1.0 gf.cm -50 kgf.cm,
- geschikte worm- en tandwieltransmissie-machines;
- met een vermogen van meer dan 10 W;
- Precieze onderdelen en montage van injectiepoeder van kunststof en metaal.
1Kun je de versnellingsbak maken met custom specificaties?
Ja, we hebben een ontwerpteam en ontwikkelaars, ook een groot aantal ingenieurs, elk met jarenlange werkervaring.
2Geef je de monsters?
Ja. Ons bedrijf kan de monsters aan u verstrekken, en de levertijd is ongeveer 5-15 dagen volgens de specificatie van de versnellingsbak die u nodig heeft.
3Wat is uw MOQ?
Onze MOQ is 2000pcs, maar aan het begin van ons bedrijf accepteren we kleine bestellingen.
4Heb je het in voorraad?
Het spijt me, we hebben het niet op voorraad, alle producten zijn op bestelling gemaakt.
5Biedt u technische ondersteuning?
Ja, ons bedrijf heeft een ontwerpteam, we kunnen technische ondersteuning bieden als je dat nodig hebt.
6- Hoe stuur je het naar ons?
Wij zullen de goederen naar u verzenden volgens de DHL of UPS of FEDEX etc. rekening die u verstrekt.
7Hoe moet ik het geld betalen?
We accepteren T/T op voorhand. Ook hebben we verschillende bankrekeningen voor het ontvangen van geld, zoals Amerikaanse dollars of RMB etc.
8Hoe weet ik of het product geschikt is voor mij?
Frist, je moet ons de meer gedetailleerde informatie over het product geven.We zullen de monsters voor u klaarmaken.. ook zullen we een aantal goede voordelen aanbieden volgens uw product gebruik.
9Kan ik naar uw bedrijf komen voor een bezoek?
JA, u kunt ons bedrijf te allen tijde bezoeken, en welkom om ons bedrijf te bezoeken.
